U型磚混結構連跨拱形屋頂安裝詳圖與設計原理
U型磚混結構與連跨拱形屋頂?shù)慕Y(jié)合是一種經濟高效的建筑方案，特別適用于對建筑投資成本有要求的工業建筑項目。江蘇杰達鋼結構工程有限公司在此類混合結構的設計與施工中積累了豐富經驗，現為您詳解這一結構體系的關鍵節點。
U型磚混結構的定義與特點
U型磚混結構是指采用U形截面磚混合承重墻體作為拱形屋頂下部支撐結構。這種體系結合了磚混結構的低成本、施工便利和拱形屋頂?shù)拇罂缍取⒌秃牟牡膬?yōu)勢，形成了一種混合型建筑體系。U型截面提供了充分的支座寬度，確保拱形屋頂支座的穩定和可靠。
U型磚混結構的主要組成部分
- U形磚混外墻 — 采用標準磚砌體或混凝土砌塊砌筑而成，兩側豎直，中間形成凹陷，為屋頂拱肋提供支撐面
- 圈梁與預埋件 — 在磚混墻體頂部設置鋼筋混凝土圈梁，預埋鋼制錨栓或預埋鐵板，用于固定拱形屋頂?shù)闹ё?/li>
- 拱形屋頂結構 — 采用鋼拱肋和屋面板組成，直接支撐在磚混墻體上
- 防水隔離層 — 在拱形屋頂與磚混墻體之間設置防水墊片或隔離材料，防止水分侵入和應力集中

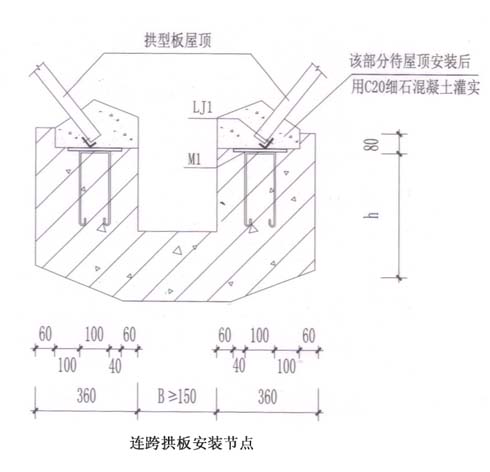

安裝節點設計要點
U型磚混結構與拱形屋頂?shù)倪B接是整個工程的關鍵部位。設計和施工時需要重點關注以下幾個方面：
- 支座承載力驗算 — 磚混墻體的支座承載力必須滿足拱形屋頂傳來的壓力和水平推力，通常需要通過增加圈梁高度、加厚墻體或采用混凝土墻代替磚砌體等方式來解決
- 預埋件布置 — 預埋螺栓或鐵板的位置、數量和規格必須嚴格按照設計要求布置，間距通常為1.0~1.5米，確保受力均勻
- 防水密封處理 — 支座處容易積水，需要采用專業的防水墊片和密封膠，防止水分滲漏導致鋼結構腐蝕
- 允許偏差控制 — 支座頂面的標高偏差應控制在±10mm以內，確保拱形屋頂安裝時的幾何精度
施工程序與質量控制
U型磚混結構的施工順序包括：
- 基礎施工與質量驗收
- 磚混墻體砌筑
- 圈梁混凝土澆筑與預埋件固定
- 拱形屋頂?shù)跹b與安裝
- 屋面板鋪設與防水處理
質量控制的重點是確保磚混墻體的豎直度和支座面的平整度，圈梁混凝土的強度和預埋件的位置精度，以及拱形屋頂與磚混墻體的密實接觸。
成本效益分析
與全鋼結構相比，U型磚混結構下部采用磚混結構可以顯著降低建筑成本，同時保持了拱形屋頂大跨度、造型美觀的優勢。這種混合型方案特別適合中小型工業建筑、倉儲設施和農業溫室等項目。
常見問題解答
磚混墻體如何防止與拱形屋頂?shù)南鄬Τ两担?/h3>
通過制作基礎設計時提高地基承載力等級、加強圈梁剛度、增加預埋件數量等方式可以有效控制沉降差。此外，在設計拱形屋頂?shù)闹ё鶗r可以預留調整空間，以適應實際施工中可能出現的不均勻沉降。
U型磚混結構的拱形屋頂支座能否采用滑動支座？
可以采用，但需要考慮拱形屋頂?shù)乃酵屏??；瑒又ё梢栽试S屋頂?shù)臏囟壬炜s變形，但必須通過其他支座承受水平推力。設計時應根據工程具體條件確定支座類型和數量。
預埋件與磚混墻體的連接強度如何保證？
預埋件應焊接在鋼筋混凝土圈梁內的主鋼筋上，或通過錨栓埋設在混凝土中，埋設深度通常不少于10倍螺栓直徑。施工時應進行埋設驗收，確保預埋件牢固無松動。
小結
U型磚混結構與連跨拱形屋頂?shù)慕Y(jié)合方案兼具經濟性和實用性，是中小型建筑項目的良好選擇。江蘇杰達鋼結構工程有限公司在此類工程中擁有完整的設計、施工和質量控制體系，已成功完成多個混合結構項目，為客戶提供了可靠的建筑解決方案。若您需要了解更多技術細節或獲取項目咨詢，歡迎隨時與我們聯系。
