拱形屋頂山墻打釘連接詳圖與防水設計方案
山墻是拱形屋頂建筑的側面圍護墻體，與拱形屋面板在山墻處的連接是建筑防水的關鍵部位。這一區域容易積聚雨水，若處理不當會導致長期的滲漏問題。江蘇杰達鋼結構工程有限公司根據多個工程實踐，總結了拱形屋頂山墻打釘連接的規范做法和防水要點，現為您詳細介紹。
拱形屋頂與山墻的交界特點
拱形屋面與山墻的交界處有以下特殊特點：
- 地形水平線 — 山墻是豎直的，而拱形屋面是曲線的，兩者在山墻處的交線是一條從低到高的曲線
- 水流滯留 — 這一區域是屋頂上的一個凹陷部分，雨水容易積聚而不能及時排走
- 應力集中 — 屋頂在山墻處由曲線變?yōu)樨Q直，導致結構應力和變形不均勻
- 溫度變化影響大 — 山墻位置日照和散熱條件與屋頂其他部分不同，導致溫度應力較大

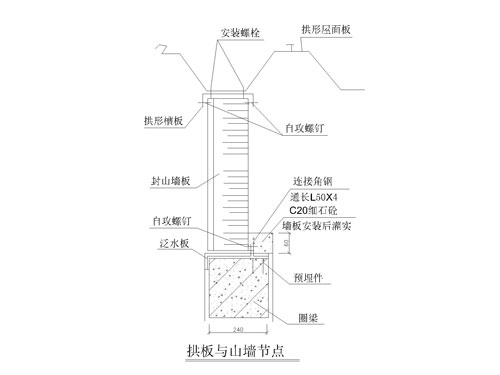

山墻打釘連接的設計原理
山墻打釘連接是通過自鉆螺釘或鉚釘將屋面板固定到山墻鋼梁（或墻面上預埋的連接件）上。這一連接不僅要承受屋面板的自重和風荷載，還要防止水分從釘孔滲漏。因此，設計時需要同時考慮機械承載力和防水密封性。
山墻打釘?shù)囊?guī)格與布置
山墻打釘?shù)囊?guī)格和布置應滿足以下要求：
- 釘?shù)囊?guī)格 — 通常采用Φ6.3×25或Φ6.3×32毫米的自鉆自攻螺釘，配備Φ25毫米的防水墊圈和不小于3毫米厚的防水膠墊
- 縱向間距 — 沿山墻方向，打釘間距應為300~400毫米，確保屋面板不會因風荷載而翹曲或脫落
- 橫向布置 — 屋面板與山墻梁的交界處應該有不少于2行打釘，第一行距山墻梁頂面不超過100毫米，第二行距第一行約300毫米
- 防風加強 — 在臺風或強風地區，應適當增加打釘數量或采用加強墊圈，防止屋面板被掀起
防水密封處理方案
山墻與屋面的交界處的防水處理包括多個層次：
- 打釘孔防水墊圈 — 所有山墻打釘都必須采用防水墊圈和防水膠墊，確保每個釘孔處不滲漏
- 屋面板搭接處理 — 屋面板與山墻梁之間應有合理的搭接，通常不少于50毫米，防止水分從搭接處滲漏
- 山墻泛水板 — 在屋面與山墻交界處安裝泛水板（或防水條），將屋頂?shù)乃騼蓚?cè)排導
- 密封膠施工 — 在屋面板與山墻、或屋面板搭接處涂抹高質量的防水密封膠，形成第二道防水防線
- 防水涂料涂覆 — 在某些特殊部位可以額外涂覆防水涂料，增加防水可靠性
山墻鋼梁的設計與安裝
山墻處的鋼梁是固定屋面板和支撐屋面的關鍵構件，其設計要點包括：
- 截面形式 — 常用的有C形、Z形或H形截面，根據跨度和荷載確定梁號
- 與山墻的連接 — 鋼梁與山墻的連接可以是焊接、螺栓連接或嵌入式，需要能夠承受屋面?zhèn)鱽淼乃酵屏?/li>
- 與拱肋的連接 — 山墻梁需要與相鄰的拱肋進行可靠的連接，防止山墻梁的側向移動
- 防腐處理 — 山墻梁是比較容易接觸水和潮氣的部位，應進行充分的防腐涂裝，通常需要涂覆不少于兩道防銹底漆加面漆
施工工藝與質量控制
山墻打釘連接的施工包括以下步驟：
- 在屋面板鋪設到山墻位置時，先安裝泛水板和防水條
- 檢查屋面板與山墻梁的接觸情況，確保緊密接觸，縫隙不超過3毫米
- 按照設計間距進行打釘，使用電動工具控制釘?shù)纳疃群腿肷浣?，確保墊圈與屋面板垂直接觸
- 打釘完成后，在釘孔周圍涂抹防水密封膠，形成完整的防水層
- 安裝山墻泛水板后，進行防水涂料的涂覆
- 在施工過程中進行定期檢查，確保防水處理的質量
常見問題解答
山墻與屋面的交界處為什么容易漏水？
主要原因是這一部分容易積聚雨水，且屋面板與山墻梁的接觸面較小。如果打釘不密實或防水密封膠失效，水分就容易通過釘孔或搭接處滲漏。此外，長期的紫外線照射會導致防水密封膠老化失效。
山墻打釘?shù)姆较驊?yīng)該垂直于屋面還是垂直于山墻？
應該垂直于屋面板平面，即釘?shù)姆较驊?yīng)該與屋面板垂直。這樣可以確保墊圈與屋面板垂直接觸，防止水分從釘孔周圍滲漏。如果垂直于山墻，會導致墊圈與屋面板接觸不緊，反而容易漏水。
山墻泛水板應該如何安裝？
泛水板應該從屋面底部向外傾斜，在山墻處向上翻邊，確保屋頂?shù)乃鞅粚?dǎo)向兩側，不會在山墻與屋面的交界處積聚。泛水板與屋面板和山墻梁都應進行焊接或自鉆螺釘連接，防止泛水板被風吹動。
小結
拱形屋頂山墻打釘連接是防水的關鍵部位，需要在機械連接和防水密封兩個方面都做好。江蘇杰達鋼結構工程有限公司在多個拱形屋頂工程中積累了豐富的山墻處理經驗，采用專業的防水材料和工藝，確保山墻交界處的防水效果。我們?yōu)槊總€山墻部位都進行了細致的設計和質量控制，保證建筑的長期防水安全。如需了解更多關于山墻防水的技術方案，歡迎咨詢我們。
